不過你知道嗎？常見的顯微鏡觀察方法就有七種之多（材料應用五種），下面就來給大伙兒講講各個方法的不同在于哪里，我們應該如何取舍。
明場（BF）
明場成像是最常見的顯微鏡觀察方式，也是觀察生物樣品和材料樣品最常用的觀察方式。顯微鏡下你第一次看到的明場圖像是什么？應該是生物課上透射光明場下的紫色洋蔥表皮細胞吧！
生物研究中經常使用的免疫組化染色也是明場成像，根據標記方式不同樣本會呈現不同顏色，也可利用抗體標記或染料顯色來區分不同組分。
下圖HE中細胞核被標記為藍色，胞漿則被染色成粉紅色。
▲HE染色和TMA標本中的DAB染色
這個方法簡單有效，成本低。但是由于標記的成分?jǐn)?shù)量有限，致使應用范圍不廣，對比也不太明顯，無法判斷陽性結果。
觀察不透明的材料樣品，反射光明場是使用最多的觀察方式。光源直接照射到樣品表面，表面的結構對照射光有不同程度的反射和吸收，圖像的亮暗就反映樣品表面的粗糙度和吸光情況。

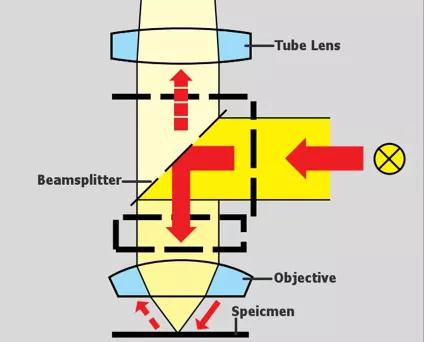

下圖是反射光明場觀察方式的結構和金屬純鋁明場下的圖像，借助明場圖像可以清晰的獲取純鋁晶粒的大小和形態。
暗場（DF）
暗場成像與明場成像相對應，顧名思義，人不會直接觀察到照明光線，而是光線斜射到標本的表面，根據丁道爾(Tyndall)現象，微粒對斜射光進行反射或衍射，增大了人眼可見性，我們才能夠觀察到極其微小的物體。

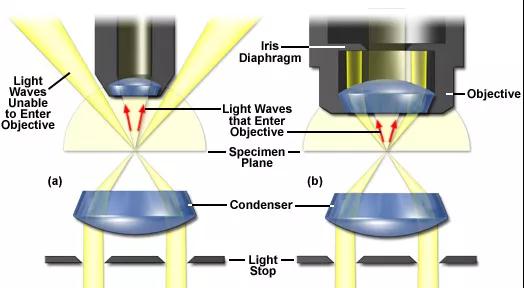

▲透射暗場成像光路原理▲透射暗場成像光路原理
那么如何實現暗場成像呢？透過顯微鏡剖面圖，我們可以看到，聚光鏡以高度角將一個光錐對準標本，這樣部分光線就不會直接進入物鏡。通過標本的光被光學不連續物(如細胞膜、細胞核和內部的細胞器)衍射、反射和折射，再次進入物鏡，然后該樣品就可以被看作是在黑色背景上的一個明亮的物體。
蔡司君通過幾張圖片，帶大家見識一下暗場下的微觀世界。
▲透射暗場觀察的標本圖像：水蚤，寄生蟲，水蝸牛，花粉粒
總的來講，暗場適合觀察微小粒子、細菌形態、細菌記數、透明標本等，能夠看到標本的細微結構。
不幸的是，物體散射的光會影響成像，從而降低對比度、模糊標本細節。同時，標本中的灰塵和碎片也對生成的圖像有影響。
此外，較薄的貼壁細胞通常信號很弱，而較厚的植物和動物組織會將過多的光線重新定向到物鏡內，這樣將降低成像的對比度，因此暗場成像對標本的要求較高。

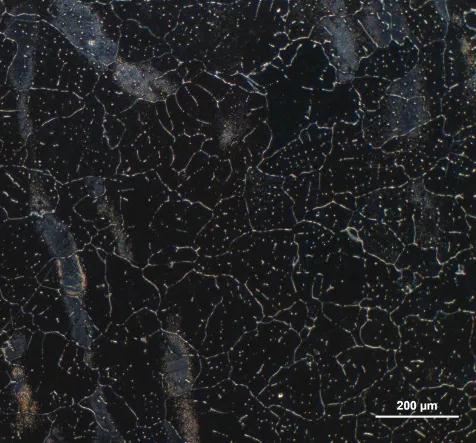

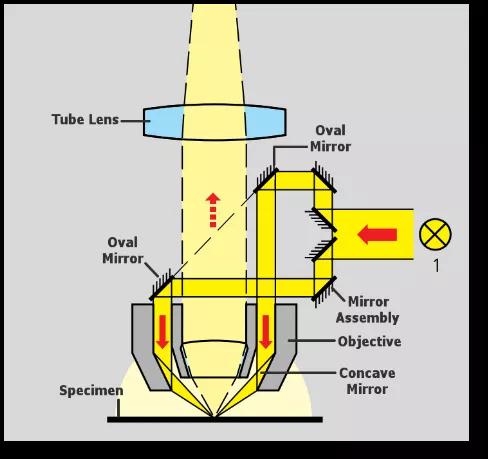

觀察材料樣品的暗場結構跟生物的有點不一樣（參看左下圖）。反射光暗場能夠反映樣品表面的超微小結構，能夠觀察到小至0.004um的結構。但由于微小結構對于光散射或衍射的原因，暗場下并不能夠進行準確的測量，所以暗場僅適合觀察，用于一些超微小結構和缺陷的定位。當然，反射光暗場也有另外一個小用途，可以獲取透明或半透明材料的顏色，如PCB板的綠油，鐵銹的顏色等等。
相差也是一種很常見的觀察方式，用來進行活細胞成像。由于細胞在明場下輪廓不清，雖然可以觀察到，但其邊界或內部結構無法分辨清楚。
相差利用光程差（相位）這種人眼無法區分的技巧，光通過不同厚度標本時的光程差轉變?yōu)槿搜劭梢杂^察到的明暗變化，從而對標本的結構有了區分。

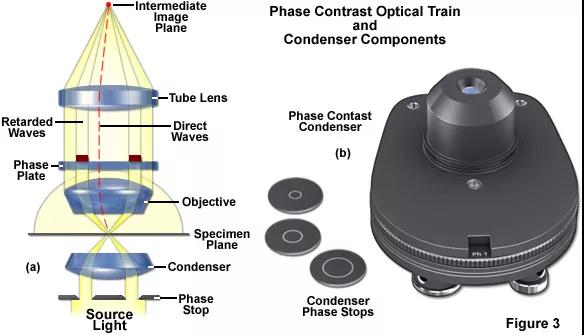

▲相差觀察原理
透過原理圖，我們不難發現相差成像的關鍵在于相差環的匹配，聚光鏡中必須和相差物鏡的相差環匹配。當觀察或成像培養的活細胞時，相差是一種很好的增強對比度的方法，但通常會導致邊緣特征輪廓周圍出現光暈，而這些光暈是光學偽影，會降低邊界細節的可見性。

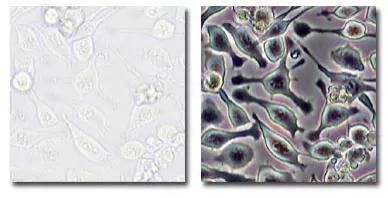

▲明場和相差觀察下的細胞
另一方面，該方法對厚標本并不有用，因?yàn)橐坏┻h(yuǎn)離焦面，相位就會發生變化，這會扭曲圖像細節。此外，漂浮的碎片和其他失焦的物體會干擾對貼壁細胞的成像。

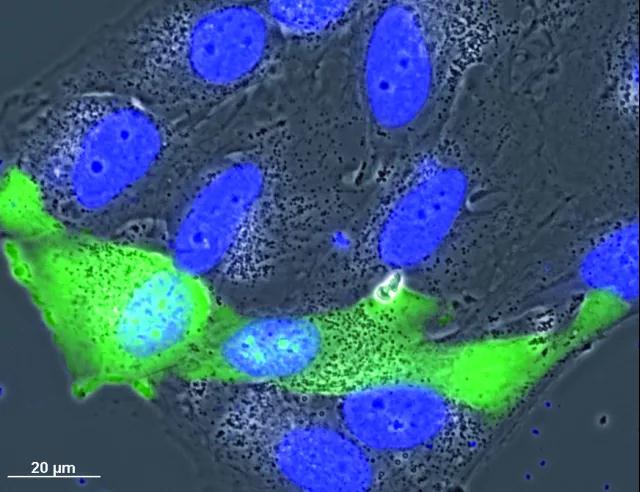

▲相差觀察和熒光成像疊加
偏光（POL）
偏光顯微鏡具有很高的靈敏度，可用于針對各種各向異性樣品的定性和定量研究。定性偏振光顯微鏡在實踐中非常流行，然而偏振光顯微鏡的定量方面，主要應用于晶體學，礦物學、地質學和化學領域。

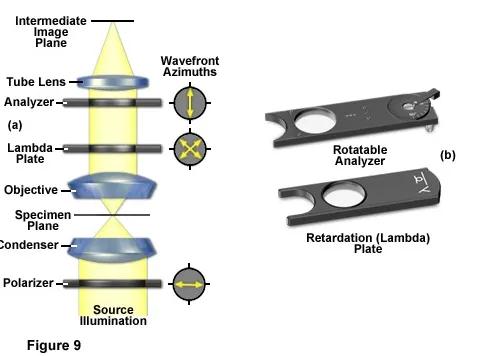

▲偏光顯微鏡的原理
偏振光顯微鏡是通過在聚光鏡之前和物鏡之后插入交叉偏振元件實現的。細胞內具有雙折射特性的組分會旋轉光的偏振平面，在深色背景上顯得明亮。
▲小鼠在偏光下可以看到不同的肌纖維排列
在過去的幾年里，高靈敏度偏振光顯微鏡取得了穩定的進展，這使得生物學家能夠檢測各向異性亞細胞組合的雙折射特性。例如骨骼、牙齒、膽固醇、神經纖維、腫瘤細胞、橫紋肌和毛發等。
對于不透明的材料樣品也可進行偏光觀察，但需要反射光偏光模式，以此來分析材料的雙折射性，甚至結合特殊的制樣也可區分材料結晶顆粒的晶體取向。

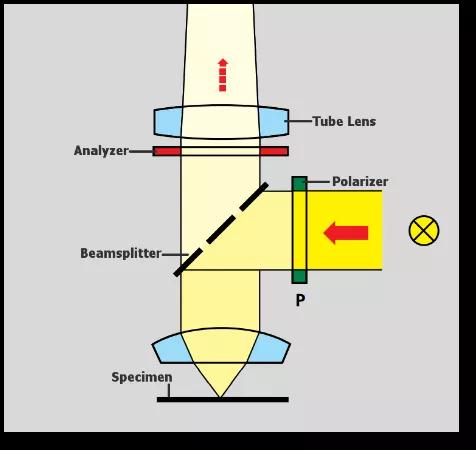

▲反射光偏光結構示意
微分干涉(DIC)
微分干涉（DIC）是七種觀察方式中最復雜的一種。光路中不僅包括偏光組件，還要包括一組特制棱鏡，以放大樣品厚度梯度和折射率的微小差異。例如，由于細胞的水相和脂質相之間的折射率差異，脂質雙層可以在DIC中產生出色的對比度。

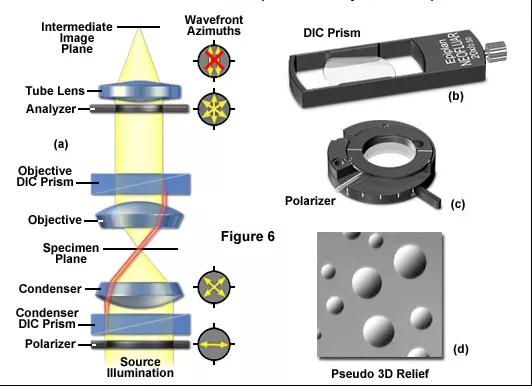

▲微分干涉光路原理
此外，貼壁相對平坦的哺乳動物和植物的細胞，包括細胞質膜、細胞核、液泡、線粒體和壓力纖維，這些細胞邊界通常有顯著的梯度，很容易進行DIC成像。
在植物組織中，雙折射細胞壁雖在一定程度上降低DIC的對比度，但依舊能顯示表皮細胞中的核膜、液泡膜、一些線粒體、葉綠體和凝聚的染色體。與相差相比，DIC的成像效果能夠避免細胞邊緣的光暈。

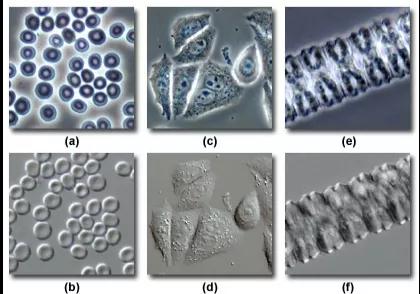

▲相差成像（a,c,e）和DIC成像（b,d,f）
微分干涉成像使樣品出現一種立體感，效果更加直觀，但其光路配件復雜，調節難度大。由于微分干涉是基于偏振光原理，高雙折射樣品或嵌入雙折射材料的樣品不適合微分干涉觀察。
例如，微分干涉不能用于觀察塑料皿內的樣品，但是塑料皿適合細胞培養,可以通過蔡司特有的PlasDIC的方法，在塑料皿中進行活細胞微分干涉觀察。

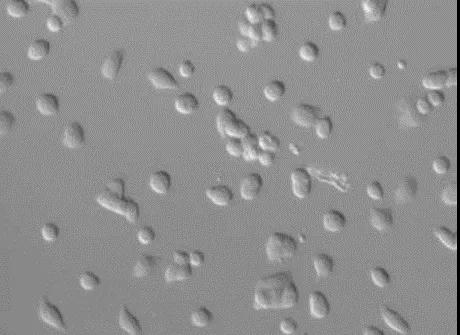

▲PlasDIC成像效果
對于材料樣品來講，微分干涉（DIC）觀察方式也越來越受重視和歡迎。但是對于那些有多個方向結構的材料，DIC已經滿足不了觀察需求，蔡司的圓微分干涉由于把線偏振光換成圓偏振光，能夠一次對樣品上360度取向的結構進行成像，避免了繁瑣的樣品旋轉。

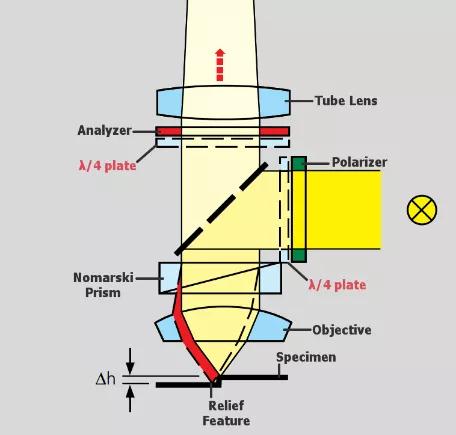

▲反射光C-DIC結構示意
霍夫曼調制相差（HMC）
霍夫曼調制相差（HMC）利用斜射光照射到標本產生折射、衍射，光線通過物鏡光密度梯度調節器產生不同陰影，從而使透明標本表面產生明暗差異，增加觀察對比度。
霍夫曼調制相差不會因在光路中使用雙折射材料而受到阻礙，因此該技術對于檢查由聚合材料制成的容器中的樣本更為有用。
而它不利的一面是，HMC會產生許多光學偽像，使該方法用于在玻璃蓋玻片上進行貼壁細胞成像時比相差或DIC效果差。
▲HMC觀察魚胚胎
這里蔡司君補充一點，還有一種新開發的觀察技術，可看作相差與傾斜單邊照明的結合（類似于HMC），用于檢查培養容器中的活細胞。
當斜射光照射到標本產生折射、衍射，通過物鏡相襯板產生不同陰影，從而使透明標本表面產生明暗差異，增加觀察對比度。
▲VAREL斜照明成像原理
07熒光成像（FL）
